PLC控制机器人实例

工业机器人真正的应用是用在生产线上（如汽车组装生产线、半导体硅片搬运等），机器人单机各种搬运动作轨迹等都调试好了，还要配合生产线上的动作要求，也就是还要和PLC连接进行通讯，双方交互信号，PLC什么时候让机器人去搬运，机器人搬运完成通知PLC，通过这样的交互通讯，机器人即可作为整条生产线上的“一员”，和生产线的上的其他机构完成整个生产任务。

一、工业机器人与PLC的通讯连接

如果我们既掌握了工业机器人的编程，又掌握了PLC的 控制技术，那么通过PLC控制机器人就显得非常简单了。只要将工业机器人和PLC有效地连接起来并进行相互之间的信号传输即可。工业机器人与PLC之间的通讯传输有“I/O”连接和通讯线连接两种，下面以最常用的机器人与PLC之间使用“I/O”连接的方式介绍其控制方法。

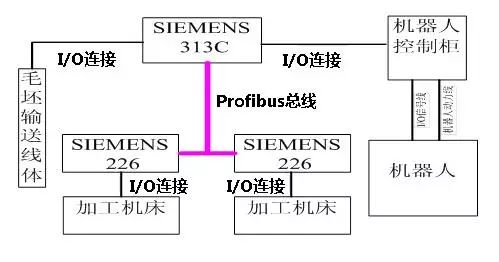

图一：PLC与机器人系统构成

上图PLC采用西门子品牌，S7-300作为上位机，S7-200与机床通过I/O信号相连；S7-300与S7-200使用Profibus总线相连；S7-300与工业机器人使用I/O信号相连；工业机器人主体和控制器之间使用自带通讯电缆（直接接插）连接。

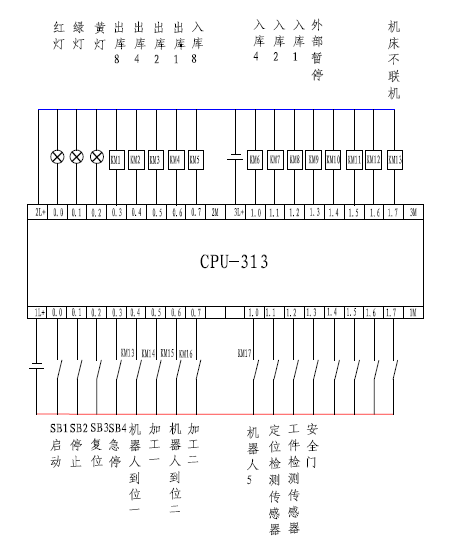

图二：S7-300(CPU-313)输入输出信号

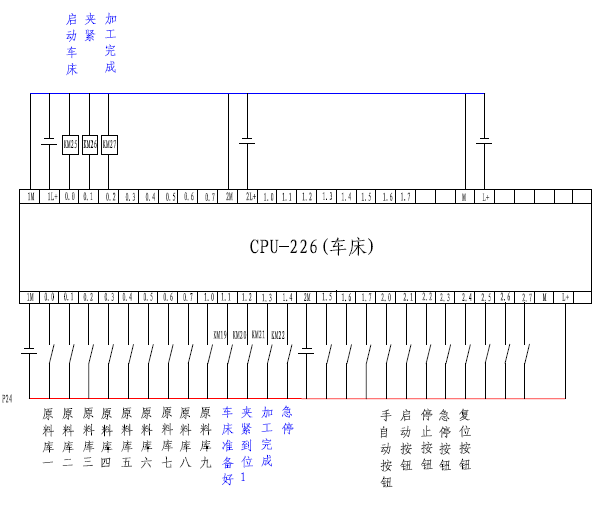

图三：S7-200输入输出信号(控制车床)

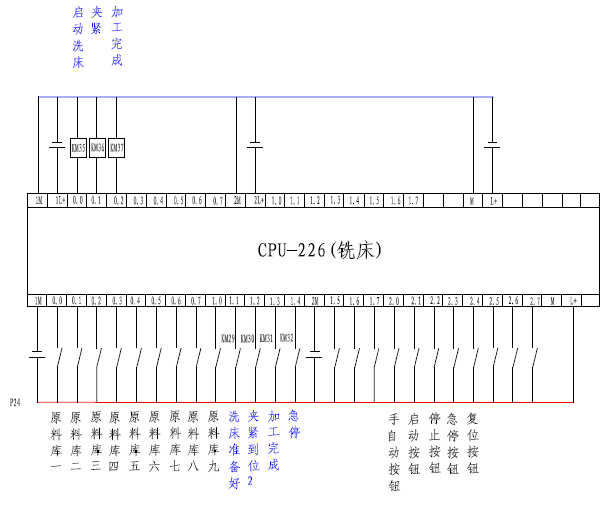

图四：S7-200输入输出信号(控制洗床)
