电动机传动装置的安装和校正方法

电动机传动装置若安装得不好，会增加电动机的负载，严重时要烧坏电动机的绕组和损坏电动机的轴承。电动机的传动形式很多，常用的有齿轮传动、皮带传动和联轴节传动等。
1、齿轮传动装置的安装和校正:

①齿轮传动装置的安装:安装的齿轮与电动机要配套，转轴纵横尺寸要配合安装齿轮的尺寸;所装齿轮与被动轮应配套，如模数、直径和齿形等。

②齿轮传动装置的校正:齿轮传动时.电动机的轴与被传动的轴啮合应合适，可用塞尺测量两齿轮的齿间间隙是否均匀。
2、皮带传动装置的安装和校正:

①皮带传动装置的安装:两个带轮的直径大小必须配套，应按要求安装，若大小装换错则会造成事故;两个带轮要装在一条.直线上，两轴要装得平行，否则要增加传动装置的能量损耗，而且会损坏皮带，若是平皮带，则易造成脱带事故。

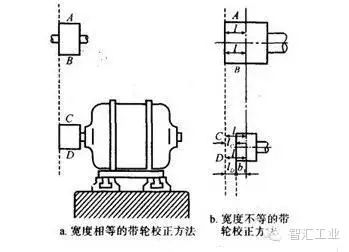

②带轮传动装置的校正:用带轮传动时必须使电动机带轮的轴和被传动器带轮的轴保持平行，同时还要使两带轮宽度的中心线在同一直线上。校正宽度中心线的方法见图。

如果两个带轮宽度相等，可按留9-5a所示方法，用一根弦线拉紧并紧靠两个带轮的端面，弦线如与A、B、C、D点都接触，则说明已将皮带轮校正好。否则应进行调整。

如果两个带轮的宽度不同，可先用划针在两个带轮上划出它们的中心线，然后拉直一根弦线，一端紧靠在宽带的A、B两点轮缘上，见图9-5b中的虚线，再在C、D点用钢尺址出Ic和ID，应使

3、联轴器传动装置的安装和校正:常用的弹性联轴器在安装时，应先把两半片联轴器分别装在电动机和机械的轴上，然后把电动机移近连接处，当两轴相对地处于一条直线上时先初步拧紧电动机的机座地脚螺栓，但不要拧得太紧，接着用钢直尺，按图9-6所示的方法搁在两半片联轴器上，然后用手转动电动机转轴，旋转 180度，看两半片联轴器是否高低不一，若高低不一应予纠正，直至高低一致时，说明电动机和机械的轴已处于同轴状态，便可把联轴器和电动机分别固定后再拧紧地脚螺栓。
