阿尔法变频器恒压供水上的应用

在供水系统中，恒压供水是指通过检测管网压力，在供水网系中用水量发生变化时，而控制出口压力保持在设定值不变的控制方式。一般使用水泵时，选用的设备额定流量通常都超过实际需要的流量，而实际用水过程中所需的流量会发生变化，如在楼宇供水中，白天和夜晚的用水量变化很大，采用阀门来调节流量的方式使用较为普遍。虽然方法简单，但这种方式实际上是通过人为增加阻力的办法达到调节的目的，这种节流调节方法浪费了大量的电能，同时设备的使用和维护成本较高。本文介绍利用alpha6000变频器内置PID功能进行自动恒压供水控制，满足节能降耗的要求；

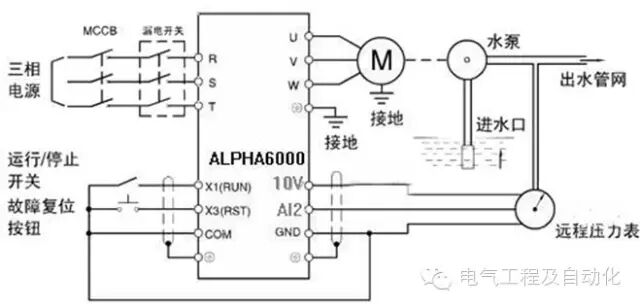

电气图及调试

按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.00。关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。

压力表电气技术参数：
电阻满量程：400Ω（蓝、红）
零压力起始电阻值：≤20Ω （黄、红）
满量程压力上限电阻值：≤360Ω（黄、红）
接线端外加电压：≤6V（蓝、红）

开环调试：
检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向反向的话水泵没力 电流很高，改变电机相序。
按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用PC14设定1后监视端子AI2和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5公斤）对应的反馈电压值（比如3.1V）。按停车键STOP，变频器减速停车

参数设定

如果需要睡眠启动的话需将P7.12—1,P7.17----观察无用水量时变频器稳定时的频率将之设定为休眠阀值，唤醒阀值设定为比P7.02稍低

闭环变频恒压运行：
合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达50.0Hz后，根据用水情况自动调节，保证出水口的压力恒定为5KG。增大P7.02模拟PID数字给定的参数设定值，出水口的压力增加，减小P7.02的参数设定值，出水口的压力降低。

调试要点说明:压力传感器和远程压力表接线方式是不同的，压力传感器是两线制，COM和GND短接，24V接传感器的24V，信号线接AI1口，远程压力表与电位器的接法相似，首先了解压力传感器的量程，假如4-20MA，0-16MPA的表，首先将P4.01-2，因为4MA转化到变频器是一个2V的电压信号，将P7.02设置需要的压力值百分比，如果需要6MPA，则设定为60，P7.14量程设定为160,60/160等于6/16。

也可将P7.02-6，P7.14-16，将他们扩大倍数越大精度越高，下一步要校准，将PC15-1，运行后观察PID反馈值，如果稳定后PID反馈值与压力表读数差不多即OK，如果反馈与压力表不同可通过增加或减小P7.14实现。

使用的外围部件：远程压力表或者压力传感器。

为什么要设置下限频率：在用户用水量很小的情况下，频率会运行在很低的频率，这样容易烧电机。
