电动机型号组成及含义

电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。

一、电动机型号组成及含义
由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
　
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
　　比如：异步电动机 Y 同步电动机 T
　　同步发电机 TF 直流电动机 Z
　　直流发电机 ZF

2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
　　比如：隔爆型用B表示 YB轴流通风机上用 YT
　　电磁制动式 YEJ  变频调速式 YVP
　　变极多速式 YD 起重机用 YZD等。
　　
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。比如：Y2 YB2
　　
4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
　　

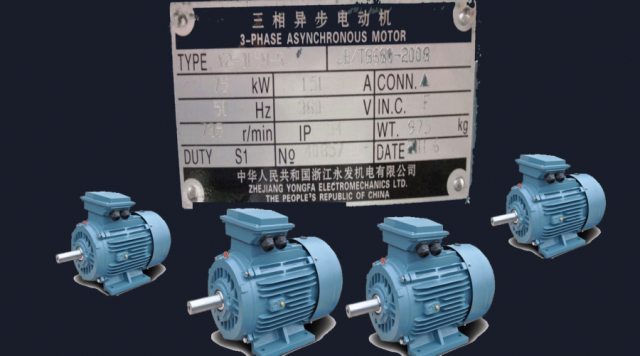

如：Y2-- 160 M1 – 8
Y：机型，表示异步电动机;
2：设计序号，“2”表示第一次基础上改进设计的产品;
160：中心高，是轴中心到机座平面高度;
M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180
Y表示异步电动机;
630表示功率630KW;
10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示
1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高

H在45mm~71mm的属于微型电动机;
H在80mm~315mm的属于小型电动机;
H在355mm~630mm的属于中型电动机;
H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：S——短机座
　　M——中机座
　　L——长机座
　　
3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
　　
4、极数分2极、4极、6极、8极等。

三、特殊环境代号有如下规定：
　　特殊环境代号
　　“高”原用G
　　船(“海”)用H
　　户“外”用W
　　化工防“腐”用F
　　热带用T
　　湿热带用TH
　　干热带用TA

四、补充代号仅适用于有补充要求的电机
举例说明：产品型号为YB2-132S-4 H的电动机各代号的含义为：
Y: 产品类型代号，表示异步电动机;
B: 产品特点代号，表示隔爆型;
2: 产品设计序号，表示第二次设计;
132：电机中心高，表示轴心到地面的距离为132毫米;
S: 电机机座长度，表示为短机座;
4： 极数，表示4极电机;
H: 特殊环境代号，表示船用电机。
