工地临时施工用电的标准化做法

工程项目编制临时施工用电方案，并按要求进行审核、审批、监理审查。现场所有电气设备必须符合国家有关标准，建立电气设备台帐，专人管理。施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，编制临时用电施工组织设计。

1、三级配电

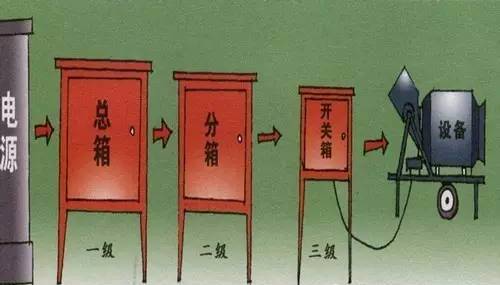

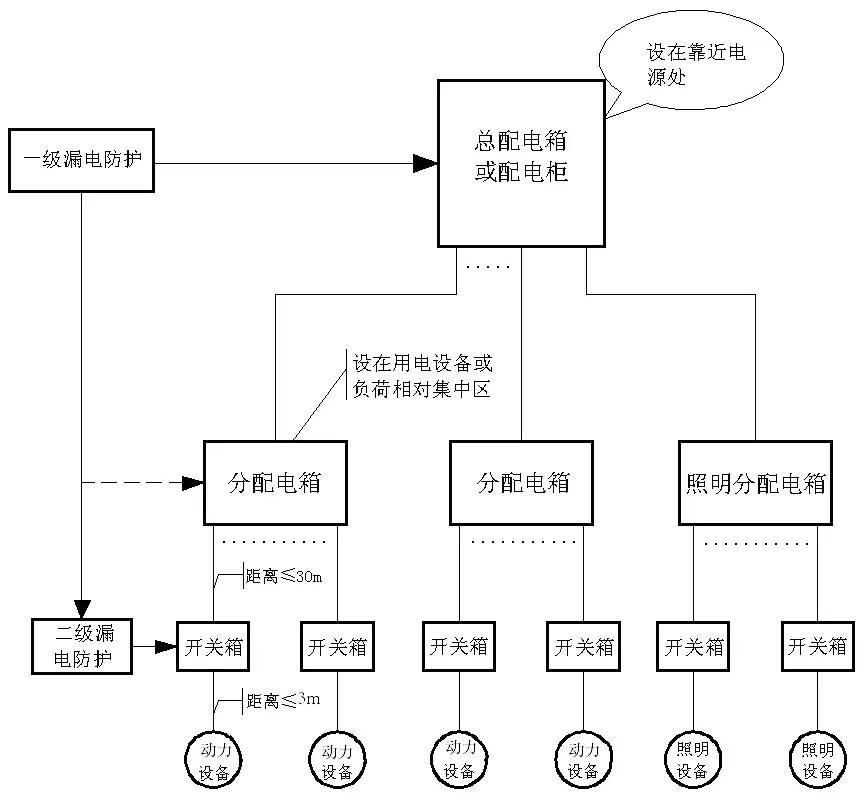

三级配电是指总配电箱、分配电箱、开关箱三级控制，实行分级配电。

2、三相五线制

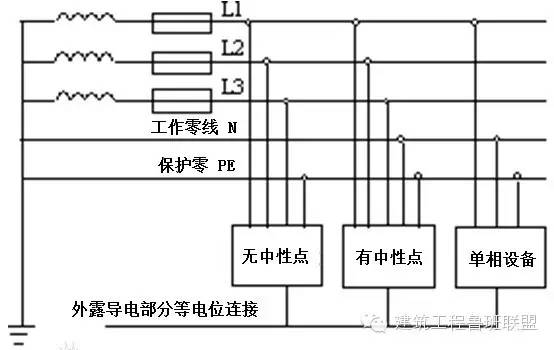

施工现场的临时用电采用三相五线制(TN-S接零保护系统)，设置专用保护零线，电气设备的金属外壳必须与专用保护零线连接。

3、两级漏电保护系统

两级保护是指在总配电箱和开关箱中必须分别装设漏电保护器，实行至少两级保护。总配电箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30ma.s。开关箱内的漏电保护器额定漏电动作电流应不大于30mA，额定漏电动作时间不应大于0.1S。在潮湿或充满蒸气的场所，因人体容易沾湿或出汗，人体电阻较低，故采用防溅型，动作电流小于15mA、额定电流动作时间应小于0.1S的漏电保护器。

4、配电箱（柜）安全要求

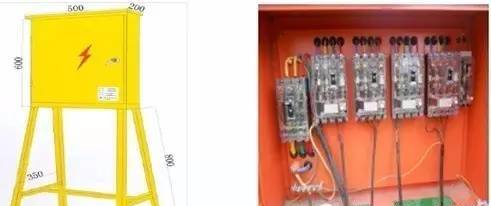

配电箱（柜）的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。配电箱（柜）应采用冷轧钢板或绝缘材料制作，钢板厚度应为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm。

（1）总配电箱（柜）

总配电箱（柜）应安装在现场配电室内，配电柜应装设电源隔离开关及短路、过载、漏电保护器。电源隔离开关分断时应有明显可见断点。配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”警示标志牌。停送电必须由专人负责。

（2）分配电箱

应装设总隔离开关、分路隔离开关及总断路器、分路断路器或总熔断器、分路熔断器，电源进线端严禁采用插头和插座做活动连接。

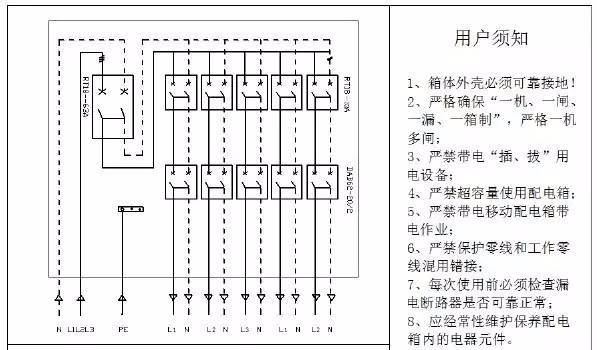

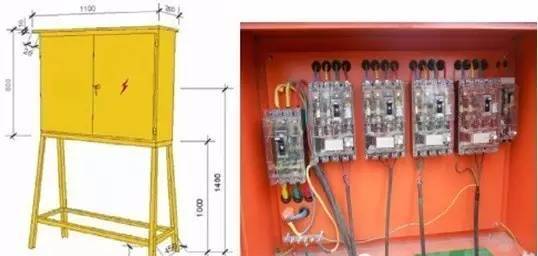

分配电箱电气系统图

（3）开关箱

开关箱内必须装设隔离开关、断路器或熔断器，以及漏电保护器。当采用同时具有短路、过载、漏电保护功能的漏电断路器时，可不设断路器或熔断器。隔离开关应采用分断时具有可见分断点、能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器具有可见分断点时，可不设隔离开关。开关箱中漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1s。在潮湿、坑洞内作业时，选择的漏电保护器漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s，工作时有专人监护。

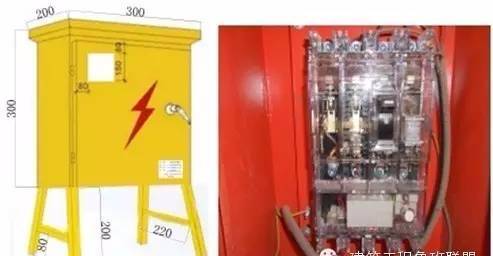

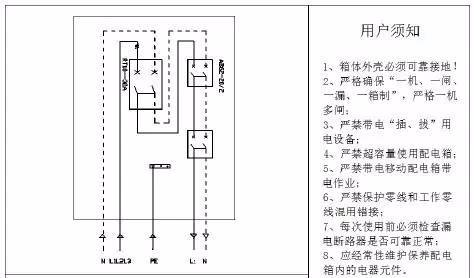

开关箱电气系统图

5、外电线路防护

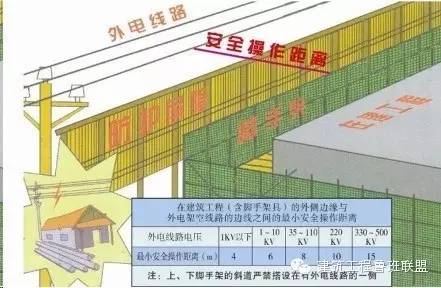

外电线路与在建工程之间的距离小于最小安全操作距离时，必须架设防护设施。防护设施与外电线路之间不得大于最小安全距离，防护设施的高度应比外电线路的高度最少高出1米。

6、架空线路及室内电线电路高挂安全要求

架空线必须采用绝缘铜线或绝缘铝线。为满足机械强度的要求，绝缘铝线截面不小于16㎜²；绝缘铜线截面不小于10㎜²；跨越铁路、公路、河流、电力线路的架空绝缘铝线截面不小于35㎜²；绝缘铜线截面不小于16㎜²室内电线线路必须高挂在靠墙，高度至少2.5m以上，挂钩必须绝缘。

7、电缆敷设安全要求

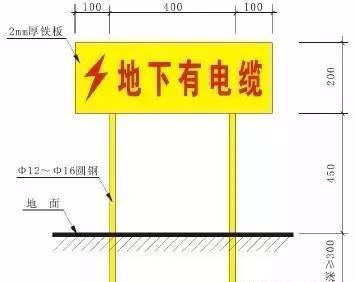

电缆中必须包含全部工作芯线和作保护零线的芯线。电缆线路必须采用五芯电缆。电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。沿电缆线敷设方向，设置“地下有电缆”警示标志牌。

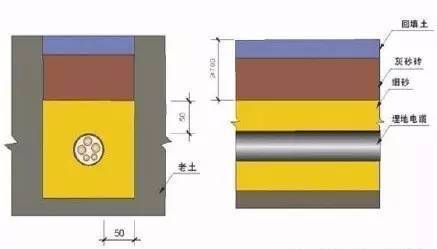

场内电缆埋地方法（附图）

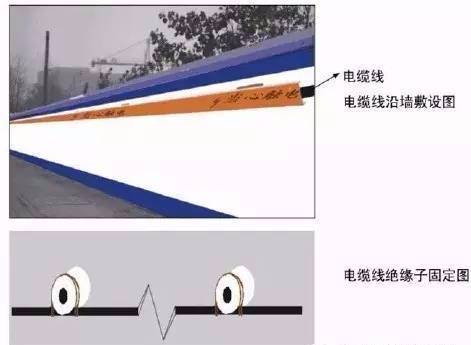

橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重带来的荷重。电缆线不得拖地及拖地穿过道路敷设，不得缠绕穿过脚手架敷设，不得缠绕树木敷设。

电缆架空保护（附图）

电缆线穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m 高度至地下0.2m处，必须加设防护套管。在建高层建筑的临时电缆配电必须采用电缆地埋引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近负荷中心，固定点每层不得少于一点。

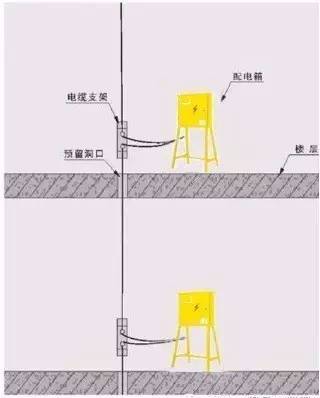

电线电缆上楼层（附图）

8、接地装置安全要求

在总配电箱处做工作接地并引出保护零线，接地装置采用长2.5m、50mm 钢管（或50的角钢）垂直打入地下。接地装置的接地线不得少于两根，经测量接地电阻应不大于4欧。对于塔吊、施工电梯、对焊机除做保护接零外，还做重复接地，另外各分配电箱也要求做重复接地，接地电阻都不大于10欧，以稳定整个系统零线电位。严禁将保护接零与工作零线混用，严禁一部分设备做保护接零，而一部分设备做保护接地。

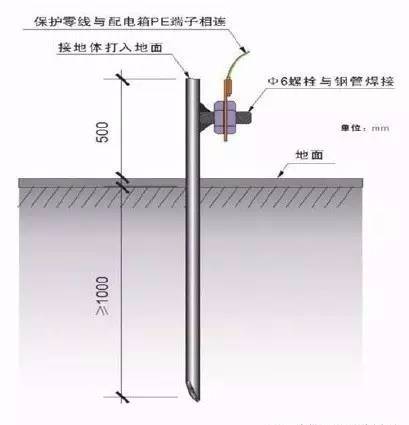

接地装置（附图）

9、配电箱（柜）的室外设置

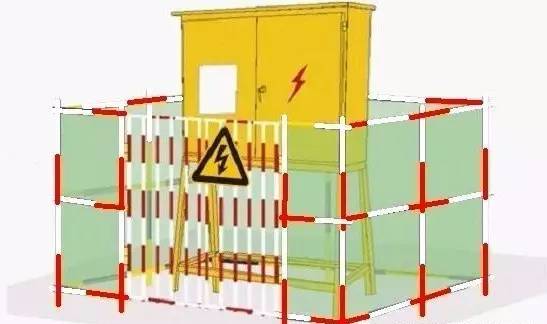

配电箱设置场地要求：配电箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸气及其它有害介质中。不得装设在易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所。否则，须作特殊防护处理。配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品。

10、低压照明安全要求

在潮湿和易触及带电体场所内照明采用不大于36V的安全电压。项目配置行灯变压器以供地下室照明。

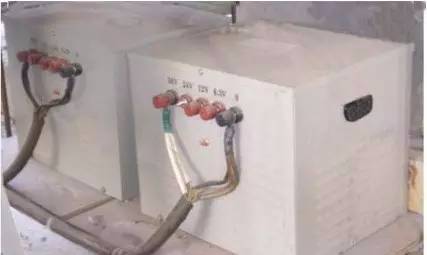

行灯变压器示意图

11、碘钨支架与要求

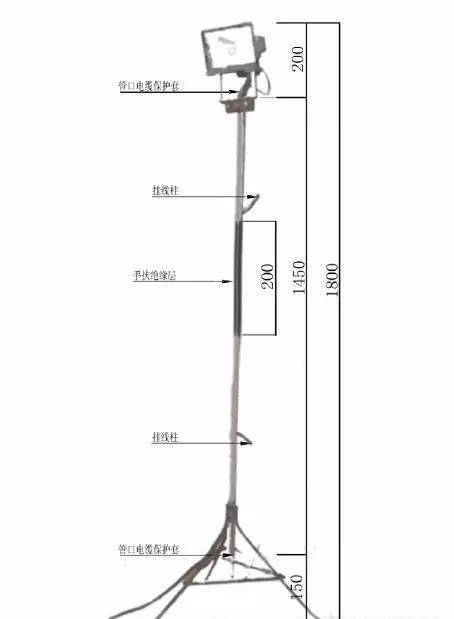

碘钨灯总高度为1800mm。碘钨灯立杆支架为1450mm，立杆中央应有200mm长的绝缘层，立杆宜采用20mm镀锌管，立杆两端进线与出线处加软管套固定处理。支脚宜采用直径12mm螺纹钢；碘钨灯灯罩塑料外壳，壳体应做保护接地/零。

12、定期巡检记录

项目临时用电施工和维修人员必须经过培训且有上岗证，配备绝缘鞋等防护用品。所有的配电箱、开关箱每天进行检查和维修，检查时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。检查和维修时必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。配电箱内盘面上应标明各回路的名称。定期检测漏电保护器，定期测试接地电阻。并填好相应的检查维修和测试接地电阻记录表。
