电子电路识图的基本方法和技巧

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

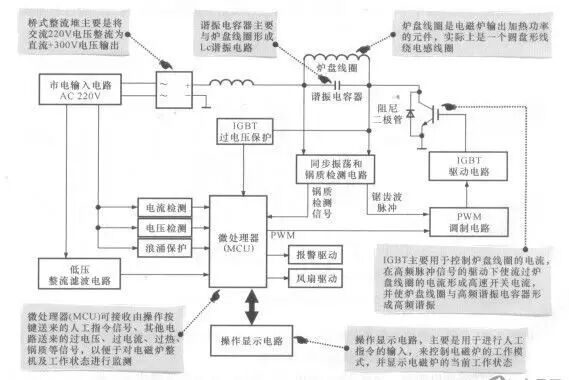

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。
2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。
3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。
4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。在这里如果微分电路与二极管或单向晶闸管等半导体器件并联，且电路中有电感性负载，则微分电路在电路中起阻容吸收的作用，即吸收电感器由于在开机、关机一瞬间产生的较高感应电动势，保护半导体器件不因太高的感应电动势而击穿损坏。
5）电阻器与电容器并联，在一般情况下电阻器为电容器的放电电阻器，放电常数也由RC决定。
6）电阻器与电感器并联，电阻器为电感器的放电电阻器。
7）在放大电路中，电阻器与晶体管基极相连，在一般情况下电阻器为晶体管基极偏置电阻电阻器；电阻器与集电极串接则为集电极负载电阻器，电阻器与发射极串接则为发射极电阻器。

电容器：在电路中的主要作用是储能、滤波等。它的特点是通交流、隔直流。
1）电容器与电感器并联组成谐振电路（LC振荡电路）。
2）电容器与晶体管放大电路的输入、输出端连接，电容器起输入、输出耦合作用。
3）电容器与晶体管的发射极串接，在一般情况下电容器起交流旁路作用。
4）在放大电路的输入端，电容器与输入信号并接，一般起抗干扰信号的作用。

电感器：电感器在电路中的作用为滤波、储能。电感器的主要特点是通直流、隔交流。
二极管：在电路中的作用是整流。
1）二极管与电感器并联，起到续流的作用，以防止电感器在断电时，电感中的反向自感电动势对电路中的晶体管器件造成危害。
2）二极管与放大电路的输入信号并联接入晶体管的基极端，起到输入电路的限幅和钳位的作用。
3）二极管在脉冲变压器的二次侧，起到止逆流的作用。

晶体管：在电路中的主要作用为放大信号。
1）晶体管在电路中可构成各种放大电路，如共发射极电路、共集电极电路、共基极电路等。
2）晶体管在电路中可起到非线性电阻的作用，如在恒流源电路和串联型直流稳压电路中等。
场效应管：在电路中的作用与晶体管相同，即放大作用和非线性电阻的作用。除此之外，场效应管还有一个显著的特点就是输入电阻高。

变压器：在电路中的主要作用是能量转换。它的具体作用是作为电路的电源变压器、放大电路极间信号耦合、脉冲变压器及阻抗匹配等。

6、掌握各种典型集成电路块的原理、功能、引脚排列及作用。
由于电子技术的飞速发展，集成电路块成千上万，不可能对每一块集成电路都花时间去学习，但是必须有针对性地对一些常用的模拟集成块和数字集成电路块的原理、功能、引脚的排列及作用等了解清楚。对于生疏的集成电路块，首先必须查找相关资料，弄清楚它的功能、引脚排列及作用等，这样才能在识图中做到心中有数。对于数字电路，除了掌握一些功能芯片的作用外，还要理清其逻辑关系。
