变频器驱动电路不良对逆变模块的危害哪些?

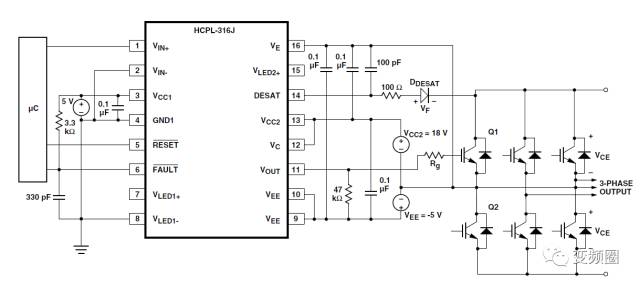

A316J做为一款性能优良的逆变模块驱动IC，在众多变频器机种中得到应用。通过A316J反馈给CPU的OC信号，能提供对IGBT模块快速有效的保护。保护机理是这样的：在CPU的驱动脉冲给定期间（IGBT模块也应在导通期间），A316J通过14脚和16脚外围电路，与所驱动的IGBT管子的C、E极形成闭合环路，检测IGBT管子的管压降大于7V以上时，则A316J在封锁输出脉冲的同时，由6脚向CPU发出OC报警信号（低电平有效），使其实施保护停机动作。若需解除故障状态时，CPU将复位信号送至A316J的5脚（低电平有效），A316J便解除掉脉冲封锁，进入工作状态。

IGBT管子的导通内阻在正常电流范围内，其管压降一般在3V以内，当现异常过流时，管压降急剧上升，管子面临击穿损坏的边缘，此时必须实施速断保护，这一任务由A316J向CPU发送OC信号来完成。

在工作过程中有以下三种情况可导致A316J报OC信号：

1、负载异常导致运行电流过大（大于额定电流的3倍左右），使IGBT管子的管压降大于7V；

2、IGBT管子有开路性损坏；

3、驱动电路不良，造成IGBT管子的欠激励，此时输出电流虽偏小，但因管子处于微导通和随机关断状态下，因而其管压降大于动作阀值，也会送出OC信号。

在维修时，需判别A316J及脉冲回路的好坏时，（在并不明了IGBT管子的好坏的情况下，断开逆变回路供电后），可将A316J的14脚外接电阻与二极管串联电路与A316J的16脚短接，解除掉OC报警和脉冲封锁功能，利于检测A316J本身及脉冲输入、输出电路的好坏。

一例A316J驱动不良的故障：

接修一台小功率变频器，更换损坏IGBT模块，上电试机，当频率上升到20Hz及以上时，电机出现“咯噔”声，并伴随电机机体的抖动，运行中时有报OC停机现象的发生。检测输出电压，也有抖动现象。判断为IGBT模块内某一只管子导通不好或性能不良或某一路驱动电路不良。

1、当挑开W上臂驱动A316J的6脚后，空载运行中不再跳OC故障。查A316J的14脚外围元件，无异常，更换A316J后故障依旧；

2、单独更换W上臂IGBT管子试验，故障依旧；

3、故障还在A316J外围电路。拆下A316J供电电源的两只100uF/25V电容，检测容量只有几微法了。又顺便检查了其它驱动电源的电容，发现皆有失容或容量严重减小的现象。逆变模块的损坏原因正在于此。

驱动电源的电容失效后，使电源的带负载能力大为降低，表现为负载低速空载运行（小电流运行中）时，模块内IGBT管子尚维持较小的导通压降，电机还能“稳定运行”。当频率上升或带载运行时，由于驱动电源的电容失效，驱动能力下降使IGBT管子不能良好开通，形成较大的导通电阻，出现三相严重不平衡而导致电机跳动，并进而因管压降继续增大，使A316J检测电路输出OC信号而保护停机。如果说正的驱动电压的滤波电容失容，只会造成欠激励，跳OC信号而停机；那么负的截止电压的滤波电容的失容，则会带来危险的后果！截止负压的不足，易造成IGBT管子在开通后不能有效截止，出现某相上、下臂两只管子共通短路的可能，导致了逆变模块的炸裂损坏！

截止负压的丢失为IGBT模块损坏的第一杀手，上述原因当为第二杀手，直流回路储能电容的失容，是IGBT模块损坏的第三杀手。所以对逆变模块损坏的机器，不能忽略对驱动电源滤波电容的检查，尤其是使用时间较长和小功率机型空间狭小散热较差的机器！
