1、前提：所有元器件应按制造厂规定的安装条件进行安装。适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 。3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。5、必须按图安装

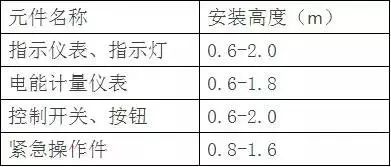

6、元器件组装顺序应从板前视，由左至右，由上至下。①操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可 能。
③各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。保证一、二次线的安装距离。1) 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。2) 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。3) 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。4) 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。5) 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。6) 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上。7) 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目。8) 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。10) 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。11) 对于有操作手柄的元件应将其调整到位，不得有卡阻现象。将母线、元件上预留给顾客接线用得螺栓拧紧。按图施工、连线正确。二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。5、每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。7、电流表与分流器的连线之间不得经过端子，其线长不得超过3米。8、电流表与电流互感器之间的连线必须经过试验端子。10、带电阻的ProfibusBus 插头的连接（适用于一根电缆的连接），仅一根电缆连接时，则导线与第一个接口连接。11、带电阻的ProfibusBus 插头的连接（适用于二根电缆的连接）编织的屏蔽带准确的平放在金属导向装置上。导向装置中的两根红绿线放置在刀口式端子上。1、一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2。2、 汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。3、铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。5、当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽。6、电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。7、电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。8、柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈, 并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。9、当需要外部接线时，其接线端子及元件接点距结构底部距离不得小于200mm，且应为 连接电缆提供必要的空间。10、提高柜体屏蔽功能，如需要外部接线，出线时，需加电磁屏蔽衬垫，柜体孔缝要求为求缝长或孔径小于λ / (10~100）。如果需要在电柜内开通风窗口，交错排列的孔或高频率分布的网格比狭缝好，因为狭缝会在电柜中传导高频信号。柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层。柜门没有接地。柜门走线必须加线槽。1、抽屉单元（尤其是100mm 模高）中联接到二次接插件的二次线长度上应留有裕量。4、装元器件之前要看看说明书，否则装完后不易查出。5、抽屉机械连锁，尤其时IP42 时，要考虑密封条的厚度，或磨成尖角。7、大截面积铜排联接后要用塞尺复检，注意平垫的使用。9、标牌的粘贴。要用3M 胶，可用502 点一下。10、门内线槽不能用双面胶粘贴，可以502，注意别留缝隙。1、确保传动柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。
2、为电柜低压单元，继电器，接触器使用熔断器以保护。当对主电源电网的情况不了解时，建议最好加进线电抗器。3、确保传导柜中的接触器有灭弧功能，交流接触器采用R － C 抑制器，直流接触器采用“飞轮”二极管，装入绕组中。压敏电阻抑制器也是很有效的。4、如果设备运行在一个对噪声敏感的环境中，可以采用EMC 滤波器减小辐射干扰。同时为达到最优的效果，确保滤波器与安装板之间应有良好的接触。5、信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。如果非必要，避免使用长电缆。控制电缆最好使用屏蔽电缆。模拟信号的传输线应使用双屏蔽的双绞线。低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。模拟信号和数字信号的传输电缆应该分别屏蔽和走线。不要将24VDC 和115/230VAC 信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏蔽部分与电柜嵌板都要接到一个大的金属台面上。6、电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电缆与其它电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。7、为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。8、中央接地排组和PE 导电排必须接到横梁上 (金属到金属联接) 。它们必须在电缆压盖处正对的附近位置。中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。9、不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁边，例如电源电缆，接触器，继电器，螺线管阀，变压器等等，因为它们可以产生很强的磁场。10、功率部件 (变压器，驱动部件，负载功率电源等等) 与控制部件 (继电器控制部分，可编程控制器) 必须要分开安装。但是并不适用于功率部件与控制部件设计为一体的产品，变频器和相关的滤波器的金属外壳，都应该用低电阻与电柜连接，以减少高频瞬间电流的冲击。理想的情况是将模块安装到一个导电良好，黑色的金属板上，并将金属板安装到一个大的金属台面上。喷过漆的电柜面板，DIN 导轨或其他只有小的支撑表面的设备都不能满足这一要求。11、设计控制柜体时要注意EMC的区域原则，把不同的设备规划在不同的区域中。每个区域对噪声的发射和抗扰度有不同的要求。区域在空间上最好用金属壳或在柜体内用接地隔板隔离。并且考虑发热量，进风风扇与出风风扇的安装，一般发热量大的设备安装在靠近出风口处。进风风扇一般安装在下部，出风风扇安装在柜体的上部。12、根据电柜内设备的防护等级，需要考虑电柜防尘以及防潮功能，一般使用的设备主要为：空调，风扇，热交换器，抗冷凝加热器。同时根据柜体的大小合适的选择不同功率的设备。关于风扇的选择，主要考虑柜内正常工作温度，柜外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。已知三个数据：温差，换气速率，空气容量后，求得柜内空气更换一次的时间，然后通过温差计算求得，实际需要的换气速率。从而选择实际需要的风扇。因为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以 需要选择相应的抗冷凝加热器以保持柜内温度。1、检查电柜周围环境，利用温度计，湿度计，记录仪检查周围温度-10°C~+50°C，周围湿度90%以下，是否冻结。4、拆下变频器接线，将端子R, S, T, U, V, W一齐短路，用DC500V级兆欧表测量它们与接地端子间的绝缘电阻。应在5M欧以上，加强紧固件，利用观察观察元件是否有发热的迹象。5、检查端子排是否损伤，导体是否歪斜，导线外层是否破损。6、检查滤波电容器是否泄漏液体，是否膨涨，用容量测定器测量静电容应在定额容量的85%以上；检查继电器动作时是否有“Be，Be”声音，触点是否粗糙、断裂；检查电阻器电阻器绝缘物是否有裂痕，确认是否有断线。7、检查变频器运行时，各相间输出电压是否平衡；进行顺序保护动作试验、显示、保护回路是否异常。8、检查冷却系统是否有异常振动、异常声音，连接部件是否有松脱。
