你对故障录波图了解多少？

接下来分享一下分析录波图的基本方法：

1、当我们拿到一张录波图后，首先要大致判断系统发生了什么故障，故障持续了多长时间。

2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？

3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。（注意：选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）

4、绘制向量图，进行分析。

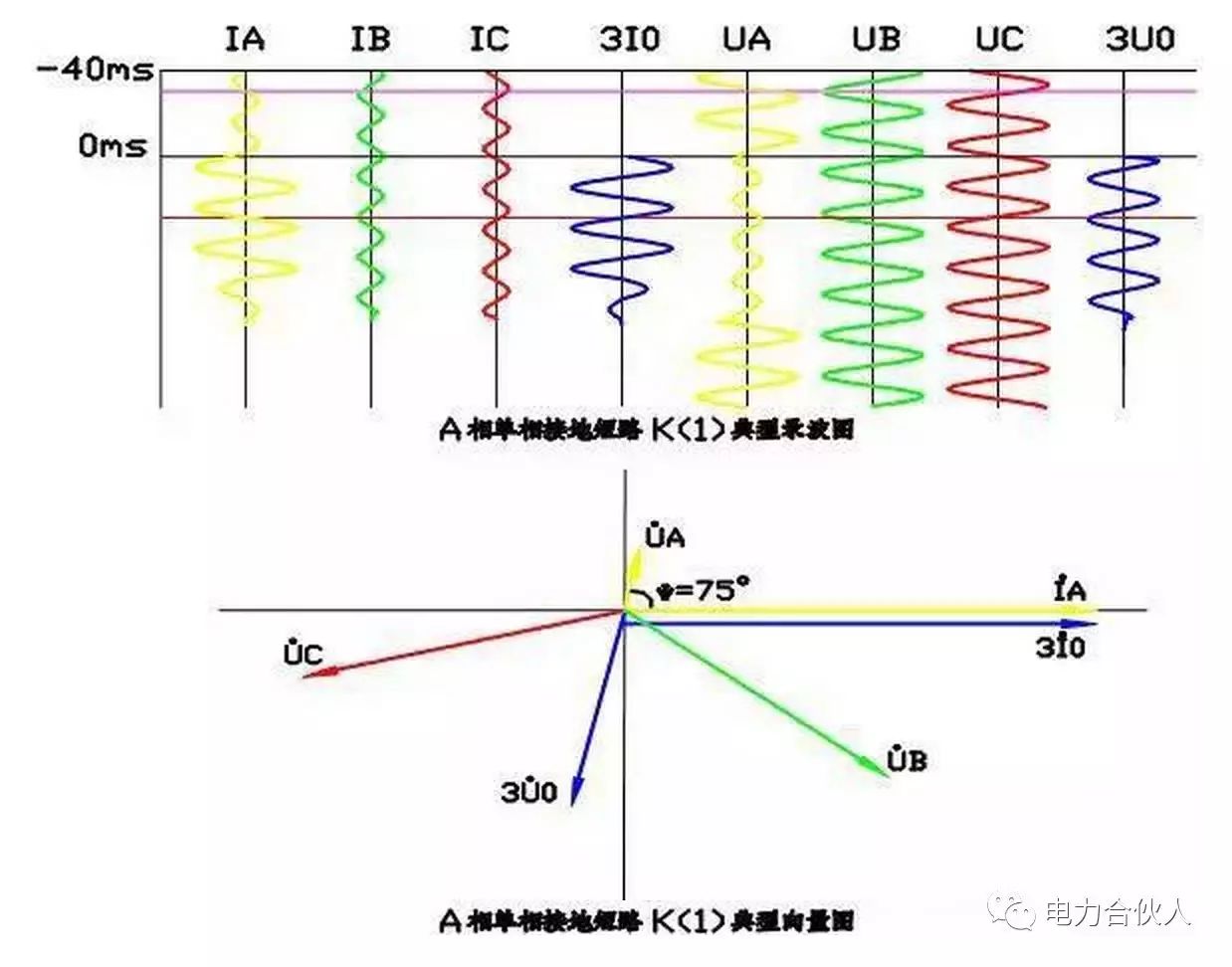

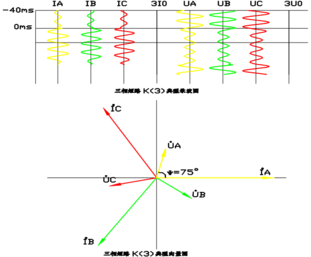

分析单相接地故障录波图的要点：

1、一相电流增大，一相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为同一相别。

3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约 80 度左右；零序电流超前零序电压约 110 度左右。

当我们看到符合第 1 条的一张录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第 2 条可以确定电压、电流相别没有接错；符合第 3 条、第 4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。这里需要特别说明一下南瑞公司的 900 系列线路保护装置，该系列保护在计算零序保护时加入了一个 78 度的补偿阻抗，其录波图上反映的是零序电流超前零序电压 180 度左右。

对于分析录波图，第 4 条是非常重要的，对于单相故障，故障相电压超前故障相电流约条是非常重要的，对于单相故障，故障相电压超前故障相电流约 80 度左右；对于多相故障，则是故障相间电压超前故障相间电流约 80  度左右；“80 度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。

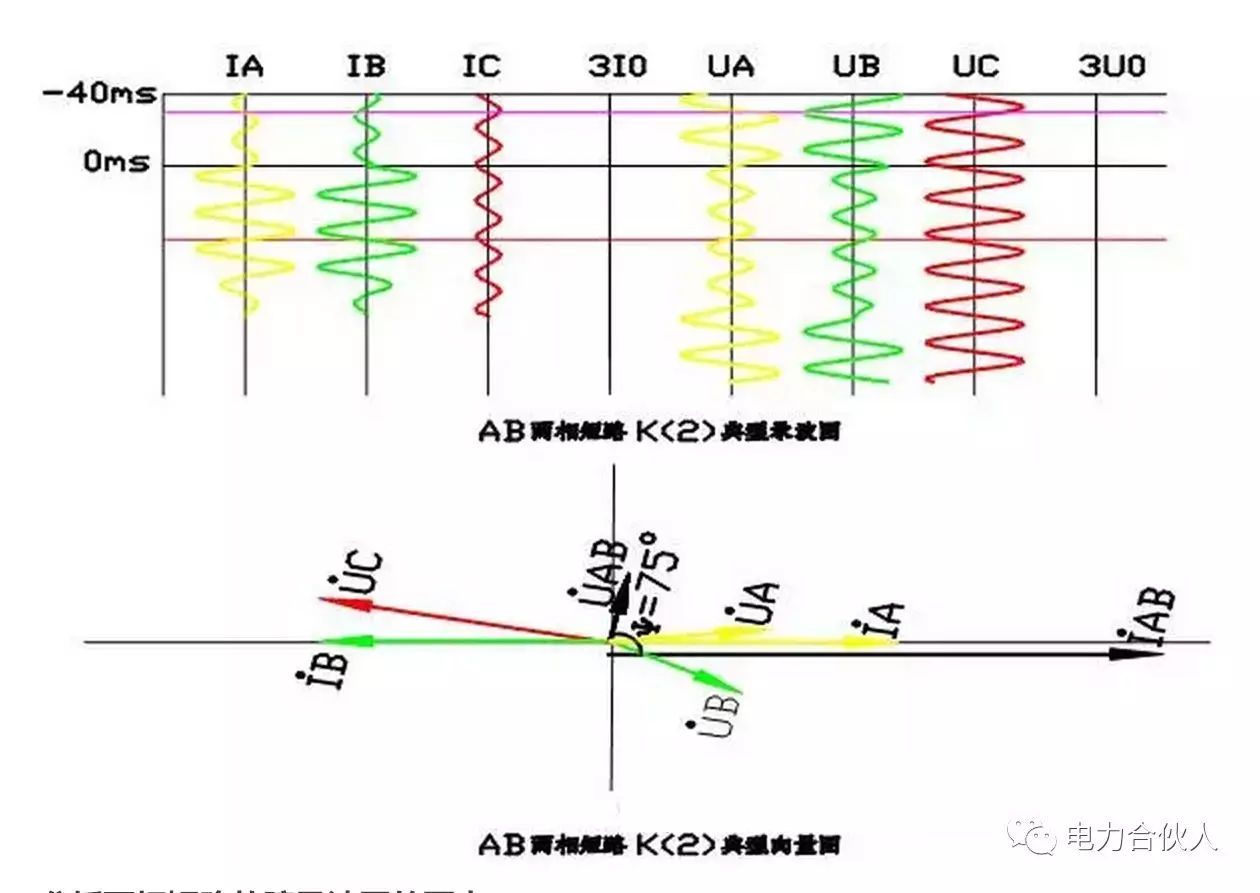

分析两相短路故障录波图的要点：
1、两相电流增大，两相电压降低；没有零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、两个故障相电流基本反向。
4、故障相间电压超前故障相间电流约80度左右。

若两相短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。比如说有一条线路正常运行时负荷电流基本没有，发生故障后保护拒动。

对照要点分析录波图，前三条都满足，但第四条不满足，绘制出向量图以后成了故障相间电压滞后故障相间电流约110度左右。大家想一下，保护回路出了什么问题？通过分析可以看出保护的A相电流与B相电流接反了，但由于装置正常运行时负荷电流基本为零，装置不会报警。将A、B两根电流线交换后，第四条变成满足，证明保护装置接线不再有问题。

所以再重申一遍：对于分析录波图，第4条是非常重要的，对于单相故障，故障相电压超前故障相电流约80度左右；对于多相故障，则是故障相间电压超前故障相间电流约80度左右；“80度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。

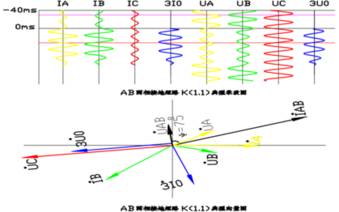

分析两相接地短路故障录波图的要点：
1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、零序电流向量为位于故障两相电流间。
4、故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

若两相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

分析三相短路故障录波图的要点：
1、三相电流增大，三相电压降低；没有零序电流、零序电压；
2、故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。
