电工常用工具分为通用工具、线路安装工具和设备装修工具三大类。
通用工具是指电工在工作中经常都会用到的工具。
1、验电器
它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。
(1)低压验电器的使用方法
① 必须按照图1所示方法握妥笔身,并使氖管小窗背光朝向自己,以便于观察。
a、笔式 b、 螺钉旋具式

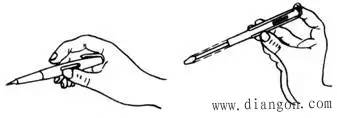

图1 低压验电笔握法
② 为防止笔尖金属体触及人手,在螺钉旋具试验电笔的金属杆上,必须套上绝缘套管,仅留出刀口部分供测试需要。
③ 验电笔不能受潮,不能随意拆装或受到严重振动。
④ 应经常在带电体上试测,以检查是否完好。不可靠的验电笔不准使用。
⑤ 检查时如果氖管内的金属丝单根发光,则是直流电;如果是两根都发光则是交流电。
(2)高压验电器的使用方法
① 使用时应两人操作,其中一人操作,另一个人进行监护。
② 在户外时,必须在晴天的情况下使用。
③ 进行验电操作的人员要戴上符合要求的绝缘手套,并且握法要正确。如图2所示。
图2 高压验电器握法
④ 使用前应在带电体上试测,以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验,以确保安全。
2、钢丝钳
(1)各部分作用
各部位位置及握法如图3所示。
① 钳口:用来弯绞或钳夹导线线头。
② 齿口:用来固紧或起松螺母。
③ 刀口:用来剪切导线或剖切软导线的绝缘层。
④ 铡口:用来铡切钢丝和铅丝等较硬金属线材。

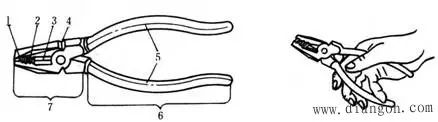

(a)构造 (b)握法
1—钳口 2—齿口 3—刀口 4—铡口 5—绝缘管 6—钳柄 7—钳头
图3 钢丝钳
(2)钳柄上必须套有绝缘管。使用时的握法如图3b所示
(3)钳头的轴销上应经常加机油润滑。
3、螺钉旋具
俗称起子、螺丝刀,用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具(俗称通芯螺丝刀)。应在金属杆上加套绝缘管。
4、电工刀的使用方法
电工刀是用来切割或剖削的常用电工工具。
(1)使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。
(2)电工刀的刀柄结构是没有绝缘的,不能在带电体上使用电工刀进行操作避免触电。
(3)电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时,必须使圆弧状刀面贴在导线上进行切割,这样刀口就不易损伤线芯。
5、电工工具夹
是电工用来盛装随身携带最常用工具的器具。形状如图4所示。使用时用皮带系结在腰间。
图4 电工工具夹
是用来进行线路安装的工具。
1、墙孔錾
有圆榫錾、小扁錾、大扁錾和长錾四种。
(1)圆榫錾:如图5a,用来錾打混凝土结构的木榫孔。
(2)小扁錾:如图5b,用来錾打砖墙上的木榫孔。
(3)大扁錾:如图5c,用来錾打角钢支架和撑架等的埋没孔穴。
(4)长錾:图5d为圆钢长錾,用来錾打混凝土墙上通孔。图5e为钢管长錾,用来錾打砖墙上通孔。

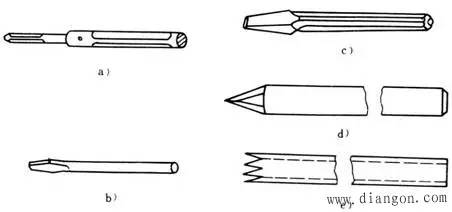

(a)圆榫錾(b)小扁錾(c)大扁錾 (d)圆钢长錾 (e)钢管长錾
图5 墙孔錾
在使用墙孔錾时要不断转动錾身,并经常拔离建筑面,使孔内灰沙、石屑及时排出,避免錾身堵塞在建筑物内。
2、冲击钻
它是一种电动工具,如图6a,可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。
(1)应在停转的情况下进行调速和调档(“冲”和“锤”)时。钻打墙孔时,应按孔径选配专用的冲击钻头,冲击钻头如图6b。
(2)钻打过程中,为了及时将土屑排除,应经常把钻头拔出;在钢筋建筑物上冲孔时,遇到坚硬物不应施加过大压力,避免钻头退火。

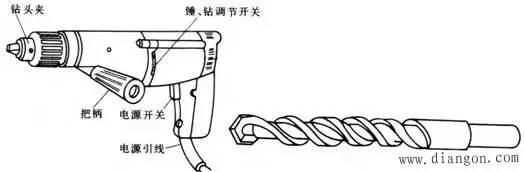

(a)冲击钻形状 (b)冲击钻头
图6 冲击钻
3、紧线器
用来收紧户内外绝缘子线路和户外架空线路的导线,如图7所示。使用时定位钩必须勾住架线支架或横担,夹线钳头夹住需收紧导线的端部,然后扳动手柄,逐步收紧。
图7 紧线器的构造和使用
4、剥线钳
用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口,以适用于不同规格的导线,如图8所示。使用时导线必须放在稍大于线芯直径的切口上切剥,以免损伤线芯。
图8 剥线钳
5、管子钳

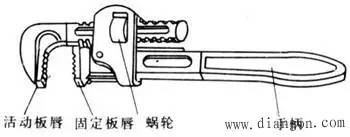

用来拧紧或拧松电线管上的束节或管螺母,使用方法与活动扳手相同。形状如图9所示。
图9 管子钳
6、蹬板
又叫踏板,用来攀登电杆。绳的长度一般应保持一人一手长,如图10b。蹬板和绳均应能承受300kg以上的重量,每半年要进行一次载荷试验。要采取正确的站立姿势,才能保持平稳。如图10c。
依次为(a) (b) (c)
(a)蹬板规格 (b)蹬板绳长度 (c)在蹬板上作业的站立姿势
图10 蹬板
也可采用脚扣来攀登电杆,攀登速度较快,登杆方法简单,但作业时不如蹬板灵活舒适,易于疲劳,适用于杆上短时间作业。
7、防护用品
登杆操作必须戴防护帽、防护手套,穿电工绝缘胶鞋和电工工作服。
是进行电气设备检修或安装的工具。 1、顶拔器

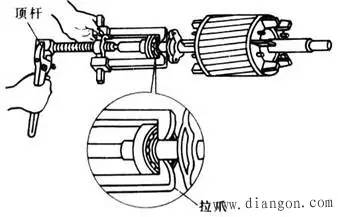

俗称拉具,分为双爪和三爪两种,是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如图11。使用时各爪与中心丝杆应保持等距离。
图11 顶拔器结构和使用
2、套筒扳手
用来拧紧或拧松沉孔螺母,或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成,套筒的选用应适合螺母的大小,如图12所示。
(a)
(b)
(a)扳手 (b)套筒
图12 套筒扳手
3、滑轮
俗称葫芦,专用于起吊较重的设备,如图13所示。在起重过程中,如需随时定位,或为防止在起吊时设备翻滚,应采用组合滑轮。

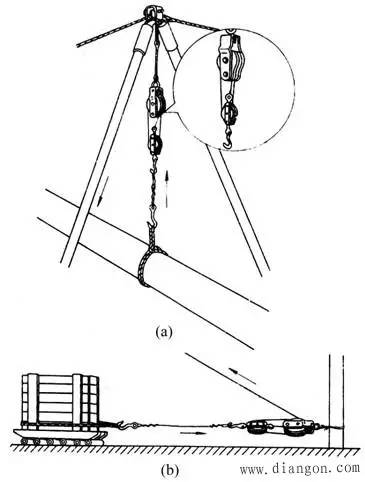

(a)垂直吊物 (b)水平拉物
图13 滑轮的使用
4、电烙铁
是烙铁钎焊的热源,有内热式和外热式两种,外形如图14所示。
(a)大功率电烙铁(b)小功率电烙铁
图14 电烙铁
使用时应注意:
(1)根据焊接面积大小选择合适的电烙铁。
(2)电烙铁用完要随时拔去电源插头。
(3)在导电地面(如混凝土)使用时,电烙铁的金属外壳必须妥善接地,防止漏电时触电。
