电气控制柜二次回路布线工艺

电控成套设备行业在进入90年代后，尤其在近几年来发展飞快，新产品日新月异层出不穷。产品不光在性能、结构等各方面有了巨大的进步，其在外观上的要求也越来越高，正在向家具化、装饰化的方向发展。

二次回路是任何电气设备必不可少的重要组成部分，二次回路的电气性能好坏直接影响到整台电气设备的性能和可靠性、安全性。同时，其二次元件的装配、标号，导线的选择、敷设以及排列组合等项目，构成二次回路布线工艺的重要内容。

二次布线工艺水平的高低将对产品质量产生直接的影响。 过去企业只注重产品的结构性设计及电气性能的改进，而忽视了二次布线工作，造成了二次回路布线工艺落后，方法陈旧。在新的形势下，原来的二次布线工艺已远不能适应新产品开发以及市场发展的需要。

因此，采用新工艺、新技术，使用合适的新型电气附件等，已成为十分迫切的问题。

基本要求：

1、按图施工、连线正确。

2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同同一型号规格的控制柜元件安装位置及布线方式应一致。

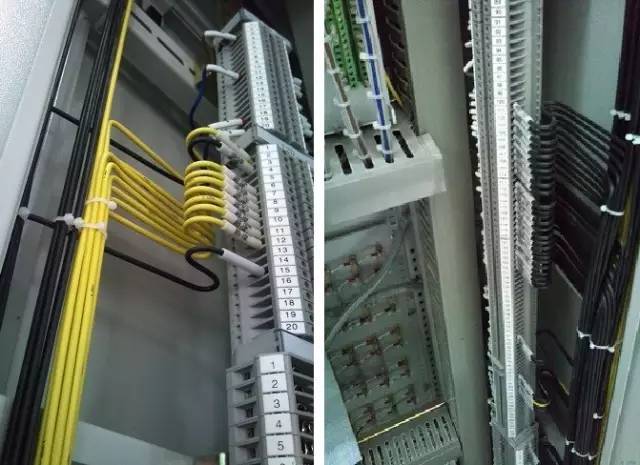

3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定，捆扎间距不宜大于100mm，水平线束固定间距不宜大于300mm，垂直线束固定间距不宜大于400mm。

4、同一列器件的线号读向尽量保持一致。惯例为从左到右，从下到上，从内到外。如下图：

5、二次线截面积要求：

单股导线 不小于1.5mm2

多股导线 不小于1.0mm2

弱电回路 不小于0.5mm2

电流回路 不小于2.5mm2

保护接地线 不小于2.5mm2

6、所有二次回路连接导线中间不应有接头，连接头只能位于器件的接线端子或接线端子排上。

7、每个电器元件的接点最多允许接2 根线。每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

8、二次线应远离飞弧元件，并不得防碍电器的操作 。

9、电流表与分流器的连线之间不得经过端子，其线长不得超过3 米。

10、电流回路宜经过试验端子接至测量仪表。

11、多股导线端部应加冷压端头接线。弱电回路中截面面积小于1mm2的单股导线应采用锡焊或其它合适的方式接线。

12、二次线不得从母线相间穿过。

13、回拉式弹簧端子的联接：

  1）硬导线的剥线长度：10mm左右

  2）软导线应套上线鼻子压紧后后再插到端子，注意铜线芯不要露出线鼻子且要压实。
