10kV配电线路常用架空绝缘电缆（绝缘线）参数

所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，以前的配电线路（10kV以下除380V）一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线（即导线外层包裹绝缘层），这就是所谓的绝缘架空线绝缘电缆，许多时候称为架空绝缘导线，下列也称架空绝缘导线。这里主要介绍10kV用的架空架空线绝缘电缆的参数。

1、绝缘性能好

架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。

2、 防腐蚀性能好

架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。

3、防外力破坏

减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。

4、 强度达到要求

绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。

1、 线心

架空绝缘导线有铝心和铜心两种。在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。在实际使用中也多选用铝心线。铜心线主要是作为变压器及开关设备的引下线。

2、绝缘材料

架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。

3、规格型号表示方法及意义

表示方法为：代号-额定电压 芯数×标称截面 标准编号

如：JKLYJ-10 1×120 GB/T 14049-2008

表示意思为铝芯交联聚乙烯绝缘架空电缆，额定电压10kV，单芯，标称截面为120mm2。

常用的型号及意义：

JKYJ--铜芯交联聚乙烯绝缘架空电缆

JKTRYJ--软铜芯交联聚乙烯绝缘架空电缆

JKLYJ--铝芯交联聚乙烯绝缘架空电缆

JKLHYJ--铝合金芯交联聚乙烯绝缘架空电缆

JKY--铜芯聚乙烯缘架空电缆

JKTRY--软铜芯聚乙烯绝缘架空电缆

JKLY--铝芯聚乙烯绝缘架空电缆

JKLHY--铝合金芯聚乙烯绝缘架空电缆

JKLYJ/B--铝芯本色交联聚乙烯绝缘架空电缆

JKLHYJ/B--铝合金芯本色交联聚乙烯绝缘架空电缆

JKLYJ/Q--铝芯轻型交联聚乙烯绝缘架空电缆

JKLHYJ/Q--铝合金芯轻型交联聚乙烯绝缘架空电缆

JKLY/Q--铝芯轻型聚乙烯绝缘架空电缆

JKLHY/Q--铝合金芯轻型聚乙烯绝缘架空电缆

JKLGYJ--钢芯加强铝芯交联聚乙烯缘架空电缆

JKLGY--钢芯加强铝芯聚绝缘架空电缆

JK--架空用系列

TR--软铜导体

L --铝导体

LH--铝合金导体

YJ--交联聚乙烯绝缘

Y --高密度聚乙烯绝缘

/B--本色绝缘

/Q--轻型薄绝缘结构

G --钢芯

芯数分为单芯（1）、三芯（3）、3+K(A)与3+K(B)，K表示承载绞线，A表示钢承载绞线，B表示铝合金承载绞线。

JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGYJ、JKLGY一般为单芯架空电缆，导体主要截面有10~400mm2。(公众号：输配电线路 ID:shudianxianlu)

JKLYJ/B、JKLHYJ/B一般为三芯或三芯+承载绞线的架空电缆，其中导体主要截面有25~400mm2，承载绞线主要截面有25~120mm2。本色架空电缆如：JKLYJ/B-10 3×240+95(A) GB/T 14049-2008，表示意思为铝芯轻型交联聚乙烯绝缘架空电缆，额定电压10kV，4芯，其中主线芯为3芯，标称截面为240mm2，承载绞线为镀锌钢丝，标称截面为95mm2。

1、适用于多树木地方

裸导线架设的线路，在树木较多的地段，往往线路的架设和维护与绿化和林业产生很大的矛盾。采用架空绝缘导线可减少树木的砍伐(架设初期及运行维护阶段)，解决于许多难题，与绿化、林业等部门的矛盾也减少，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。

2、适用于多飞飘金属灰尘及多污染的区域

在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。采用架空绝缘导线，是防止10kV配电线路短路接地的较好途径。

3、适用于盐雾地区

盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨，引发导线断裂，造成线路短路接地事故，缩短线路使用寿命。采用架空绝缘导线，能较好地防盐雾腐蚀。因为有了一层绝缘层保护，可减少盐雾对导体的腐蚀，延缓线路的老化，延长线路的使用寿命。

4、适用于雷电较多的区域

架空绝缘导线由于有一层绝缘保护，可降低线路引雷，即使有雷电，影响也会小得多。在雷区；采用裸导线架设的线路，线路绝缘普遍下降较快，经常出现爆裂接地事故。换上架空绝缘导线后，可减少接地故障的停电时间。

5、适用于旧城区改造

由于架空绝缘导线可承受电压15kV，绝缘导线与建筑物的最小垂直距离为1m：，水平距离为0．75m。因此，将10kV架空绝缘导线代替低压干线，直接送入负荷中心，缩短低压电网供电半径是旧城改造一种行之有效的配电方式。

6、有利于防台风

由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。

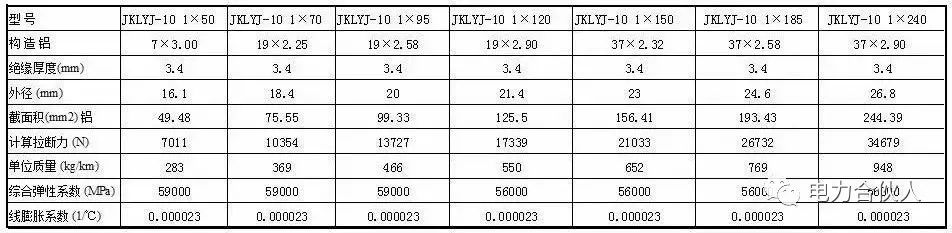

1、常规架空绝缘导线参数

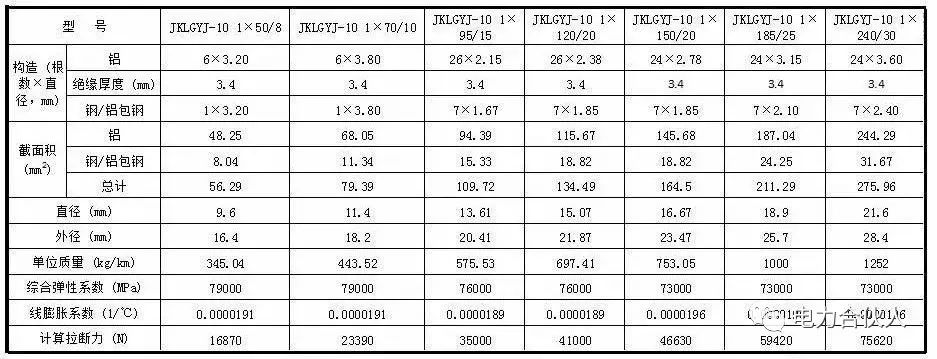

2、带钢芯的架空绝缘导线参数
