电气安装中配管配线计算方式【下篇】——配管、配线

字体:[ ] 浏览次数:1002次 发布时间:2016-12-05 关闭

配 管

1、埋设管子注意事项:埋管的目的,是为了保护导线。为便于穿线,在下列情况下,需装设接线盒,否则管径要增大一级。

① 在无弯头或只有一个弯头时,管子全长超过30m;

② 当有两个弯头时,管子全长超过20m;

③ 当有3个弯头时,管子全长超过12m;

④ 管子全长超过45m无弯曲。

2、为安全,钢管与钢管(除采用套筒焊接外),钢管与配电箱及接线盒等接处都应作好系统接地。在接头处焊上跨接地线,此部分工作和材料定额内都已包括,不另行计算。

3、各种配管应区别不同敷设方式、位置及管材材质、规格,以延长米计算。不扣除管路中的接线箱(盒)、灯头盒、开关盒所占的长度。

4、配管不分明敷、暗敷,按100米取20个弯,火煨弯占25%,压制煨弯占75%,套丝按煨弯数50%考虑,在实际安装中与定额不符时,均不作调整。

5、配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装,插接式母线支架制作、槽架制作及配管支架制作,应另套第六章“铁构件制作”定额。

6、暗配管工程,定额基本上是按配合土建预埋考虑的,未考虑在建筑工程全部竣工后,又刨沟、打洞和其他土石方工程,如遇有上述情况,应另行计算。

7、由于施工中较广泛地采用膨胀螺栓,所以定额根据不同项目按不同比例采用冲击电钻打眼装膨胀螺栓,安装方式不同时不作换算,钻头耗用量按每个钻头打150个眼计算在消耗材料内。

8、在吊顶(顶棚)内配管套用明配管定额。


配 线

1、配线工程中瓷夹、瓷瓶(包括针式瓷瓶),塑料线夹、槽板、塑料护套线中的分支接头,水弯已综合考虑在定额内。计算工程量时,按图示计算水平及绕梁柱和上下走向的垂直长度。

① 管内穿线——管内穿线分照明和动力,按不同导线的截面,以单线延长米计算套用定额。线路的分支接头线的长度已综合考虑在定额中,不再计算接头长度。照明线线路中只有4mm2以内的4mm2以上的套用动力穿线定额子目。注意一点,管内导线的总面积(包括导线外皮绝缘层),一般不超过管内总面积的40%。

② 线夹配线——区别瓷夹配线和塑料夹配线,二线式和三线式;按敷设在木、砖、混凝土等不同结构和导线规格,以线路延长米计算。

③ 绝缘子配线——包括鼓形、针式及蝶式绝缘子配线,以单线延长米计算。

④ 槽板配线——应区别木槽板,塑料槽板和二线、三线式线路,按延长米计算,这里的工程量是按槽板的长度计算,导线安装已在定额内,但主材费另计。

⑤ 钢索配线——按图示尺寸,区别二芯、三芯、截面及型式,以延长米计算套用相就的定额子目。

⑥ 塑料护套线配线——区别芯数和截面,以单根延长米套用定额。

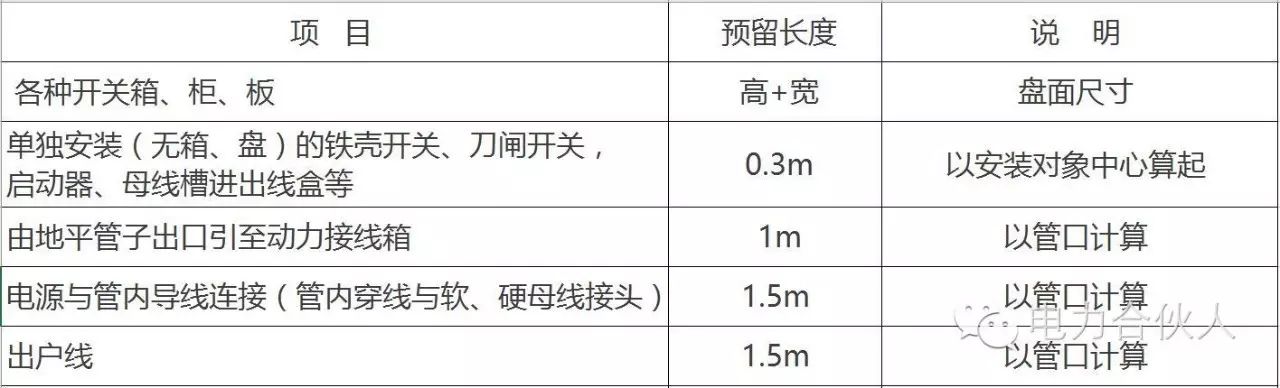

2、灯具、开关、插座、按钮等的预留线,已分别综合在相应定额内,不另行计算。配线进入开关箱、柜、板按下表的规定长度,分别进入相应的工程量内。

连接设备导线预留长度:m/每一根线

3、车间母线按其材质、形式、截面以延长米计算并套用定额。

4、钢索架设按材料及截面以延长米计算。以墙、柱内椽计算,不扣除拉紧装置所占的长度。母线及钢索的拉紧装置按不同的截面和直径,以“10套”为计量单位套用定额。

5、空心板内穿线无定额子目,可暂按“管内穿线”定额执行。


配管配线工程应注意的几点

1、接线箱或盒的计算:

① 管子为T形式需要一个接线箱或盒。

② 管子全长超过规定时,要增加接线箱、盒。

③ 如层间不设配电箱,则干线分线处,在预算中应考虑装设分线箱。

2、箱、板、插座、开关、壁灯等的安装高度,设计有规定时,按设计规定办,设计无规定时,其安装距地高度一般是:

箱、板暗装:1.4m

箱、板明装:1.8m

插座明装:1.4-1.8m

插座暗装: 0.3m

板把开关:1.4m

拉线开关:层高3m时距顶0.2m,层高超过3m时,距地3m

壁灯:1.8-2.2m

3、配管配线进入箱、板的垂直距离计算:

① 在同一层内,从上至下:

用房屋高-(箱底距地的安装高+箱或板的高)。

② 从一层箱至第二层箱(如为多层,以此类推,注意中间层的计算)。

一层的层高-(箱底距地安装高+箱的高度)+二层箱底距地安装高

③ 另外再加箱、板的预留长度。


接线箱、盒

  1、接线箱、盒应区别不同材质、型式,以“10个”为计量单位套用定额。

    2、钢管允许配塑料接线盒,但要加接接地跨接线。塑料管则不允许配铁接线盒。

    3、插座盒安装套用开关盒的安装定额子目。
