电气安装中配管配线计算方式【上篇】——电缆

1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。电缆敷设按不同截面以延长米计算并套用定额。其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm²的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35kV电缆敷设相应定额乘以0.9的系数。由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表1规定增加附加长度。

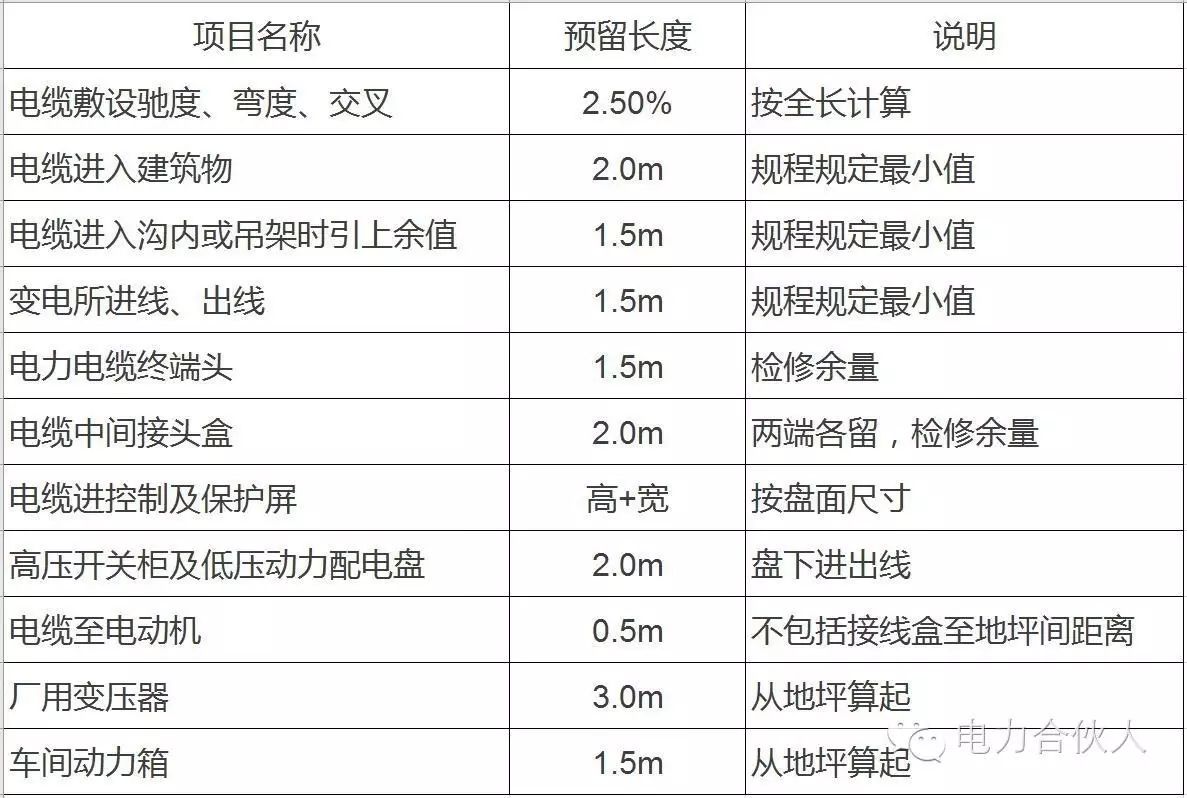

电缆附加长度

表1                                           单位：%，M

11、电缆支架的接地线应执行室内接地母线安装定额。

12、在带电运行的电缆沟敷设电缆，可以按本册定额说明十二第4条，即“安装与生产同时进行，增加费用按人工费10%执行”。

1、人工开挖填电缆沟土石方可按如下计算

每米沟土方量1~2根=0.45m³/m，每增加1根时增加土方0.153m³/m。

注：①、两根以内的电缆沟，按上口宽0.6m，下口宽0.4m，深度按0.9m计算。

        ②、每增加一根，其宽度增加0.17m。

        ③、以上土方量系按埋深从自然地坪起算，如设计埋深超过0.9m时，多挖的土方量另行计算。

2、在同一沟内，如有两种以上土质时，应分别不同土的类别按实计算，套用第四册“接地槽挖填土方”相应定额子目，沟面如有砼路面时，应套用第五册“开凿路面项目”定额子目。如遇有清理障碍物，排水及其他，则费用另行计算。

3、电缆沟铺砂、盖或保护板，揭盖电缆沟盖板均以延长米计算并套用定额。盖板的揭盖是按每揭或每盖一次计算。

1、电缆在过铁路、公路等交叉处，穿过建筑物外墙至屏或箱处，均应事先埋设电缆保护管，然后电缆穿在管内，均以“10米”为单位套定额。

2、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度。

① 横穿道路，按路基宽度两端各加2米；

② 垂直敷设管口距地面加2.5米；

③ 穿过建筑物外墙，按基础外缘加1米；

④ 穿过排水沟，按沟壁外缘加0.5米。

3、电缆保护管埋地敷设时，其土方量的计算，如施工图有注明的，按施工图规定计算，施工图没有规定时，则沟深按0.9米，沟宽按导管两侧边缘各加0.3米工作面计算。

4、钢管敷设Φ100以下的套用第十章的钢管敷设相应定额子目。

5、保护管的管径大小按设计规定，如设计没有规定时，可按电缆的外径乘以1.5倍。管端需要封闭时，应另行计算工料。

1、电缆终端头和中间接头的制作安装按不同电压等级、不同的材质及不同的截面以“个”为单位计算套用定额。

2、电缆终端头计算时，应根据电缆的根数确定，即每一根电缆有两个头，同时要区别是户内还户外。

3、中间接头制作时，其数量按工程设计规定计算，如无设计规定时，可参照制造厂的生产长度和敷设走径条件确定，也可按下列方法计算确定：

            N= L / I -1

式中：N——中间头的个数

           L——电缆设计敷设长度（米）

           I ——每段电缆平均长度（米），按下列参数取定

1kV以下电缆

截面35mm²以内取   600-700米；

截面120mm²以内取  500-600米；

截面240mm²以内取  400-500米；

10kV以下电缆

截面35mm²以内取   300-350米；

截面120mm²以内取  250-300米；

截面240mm²以内取  200-250米；

注：① 计算结果如遇小数时，其第一位小数一舍二以上进。

② 每段电缆平均长度范围内，大截面取下限，小截面取上限。

4、控制电缆头、中间头的制作安装，应按其芯数，以“个”为单位套用定额。控制电缆头的芯线固定工作，一般包括在“端子板外部接线”定额内，控制电缆直接与设备连接的，其芯线固定包括在相应的设备安装定额内。

1、隔热及保护层的制作安装

电缆与热力管道交叉或接近时，其最小允许距离为：左右并行敷设2m，交叉敷设0.5m，如不能满足这个数值要求时，应在接近段或交叉段前后1m范围作隔热处理，隔热层底部预埋石棉水泥管，长度可按热力管道的宽度两边各加2m计算，其材料有泡沫混凝土、石棉水泥板、玻璃丝等。定额中未包括隔热层、保护层的制作安装，也无定额可套，此项工作可按实另行计算费用。

2、电缆冬季施工加温工作，这项费用就另行计算。
