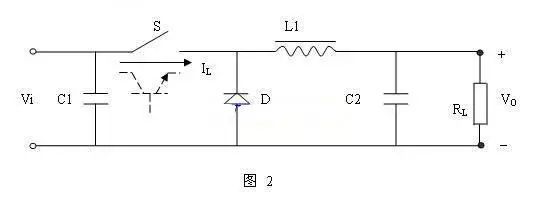

开关电源原理图
VO=TON/T*ViVO 为负载两端的电压平均值TON 为开关每次接通的时间T 为开关通断的工作周期由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。按TRC控制原理，有三种方式：
1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2、 脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二、开关电源的维修技巧和常见故障
1、维修技巧
开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”
看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
2、常见故障
保险丝熔断一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，如果没有发现上述情况，则用万用表测量开关管有无击穿短路。需要特别注意的是：切不可在查出某元件损坏时，更换后直接开机，这样很有可能由于其它高压元件仍有故障又将更换的元件损坏，一定要对上述电路的所有高压元件进行全面检查测量后，才能彻底排除保险丝熔断的故障。无直流电压输出或电压输出不稳定如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。

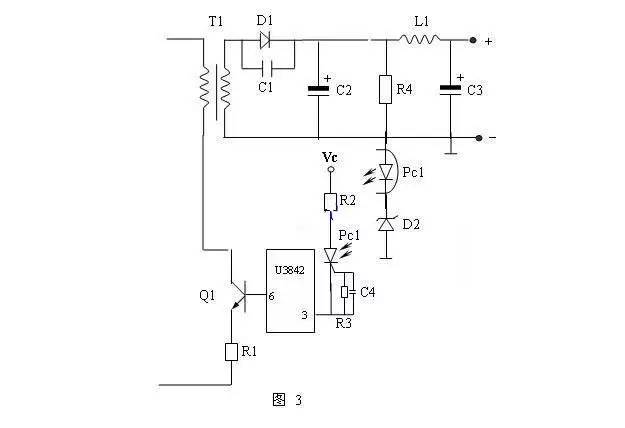

在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。用万用表静态测量对应元件即可检查出其损坏的元件。例：某一24伏直流电机供电电源通电后无直流24伏输出 ，拆开电源外壳，观察保险丝未烧断且电路板无明显的烧焦处或破裂元件，在未通电情况下量AC输入端阻值和DC输出端阻值正常，量开关管、整流桥、整流管等重要元件正常，故判断不存在内部严重短路的可能，估计保护电路动作。经检查此开关电源采用U3842 PWM控制芯片，经查找相关的资料得知，当U3842芯片的3端电压高于1伏时，内部电流敏感比较器输出高电平，将PWM锁存器复位使输出关闭。通电测量U3842的3端高于1伏，6端无输出，经检查相关电路，发现稳压管D2击穿，如图3，故PC1导通，致使U3842的3端为高电平，故6端无输出，开关管不工作，直流侧无直流输出。更换同型号稳压管D2，故障解除。电源负载能力差电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。

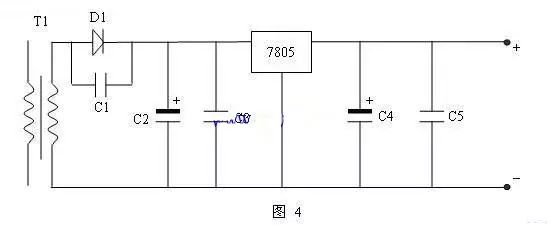

例：我厂近红处激光光谱仪（VECTOR 22），开机后无法完成自检并报警且主板指示灯不断闪烁。经检查，供光谱仪主板的直流5V电源仅剩2.3伏左右，脱开5V直流电源的负载，通电再次测量5V直流电源，这时则有5V，初步判断此5V直流电源带载能力差，拆开电源外壳进行检修，由于没有带负载时，通电有直流5V输出，故重点检查次级线圈侧的输出整流电路，给5伏电源接上假负载通电进行测量发现三通稳压7805的1、2脚之间电压为5.2伏，2、3脚之间却剩2.3伏，如图4，故判断三通稳压管7805性能变坏，更换三通稳压管7805故障解决。
三、开关电源维修具体方法
1、开关电源维修的时候，我们首先需要利用万用表检测一下各功率器件是否存在击穿短路，例如电源整流桥堆、开关管、高频大功率整流管、抑制浪涌电流的大功率电阻是否烧断等，然后需要再检测各输出电压端口电阻是否异常，如上述器件有损坏的情况我们则需要进行更换新的器件。
2、我们在完成上述检测之后，接通电源后如还不能正常工作，接着我们就要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。VC，Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。当Vstart/control端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。只要抓住其核心的东西，即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性，它们工作的基本条件，按照上述步骤和方法，多动手进行开关电源的维修，就能迅速地排除开关电源故障，达到事半功倍的效果。
四、开关电源维修经验之谈
1、开关电源出现不启振的时候，我们通常需要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题，开关管是否击穿等。
2、开关电源变压器发热或发出“嗞嗞嗞”声，一般是开关频率不对。
3、开关电源输出电压电源指示灯一闪一闪的一般是副边有短路的。
